接线参考

给设备通电快速开机

1. 主板接口说明​

  • 以太网接口

    • 支持10/100/1000Mbps速率
    • 支持POE供电（36-48V或12V）

  • RS485接口

    • 用于工业通信，支持远程数据传输

  • USB接口

    • 支持USB 2.0 OTG和USB 2.0 Host
    • 提供5V供电

  • 音频接口

    • MICP、MICN：麦克风输入
    • SPKN、SPKP：扬声器输出

  • 24P扩展接口

    • 提供UART、USB Host、SDIO、Wi-Fi/BT（BT功能与UART复用）、MIPI接口等功能

  • 电源接口

    • 5V电源输入（4.5-5.5V）

  • 主板尺寸

    • 38mm x 38mm

2. 开机准备​

  • 主要接线:

    • 电源线: 调试建议单独供电
      • RV1126 开发板可以使用 DC(5V)【推荐】或 USB (USB)进行供电。
    • 网线: 网络调试
    • USB线: 刷新固件

  • 接完线就可以尝试开机了

3. 接线参考图:​

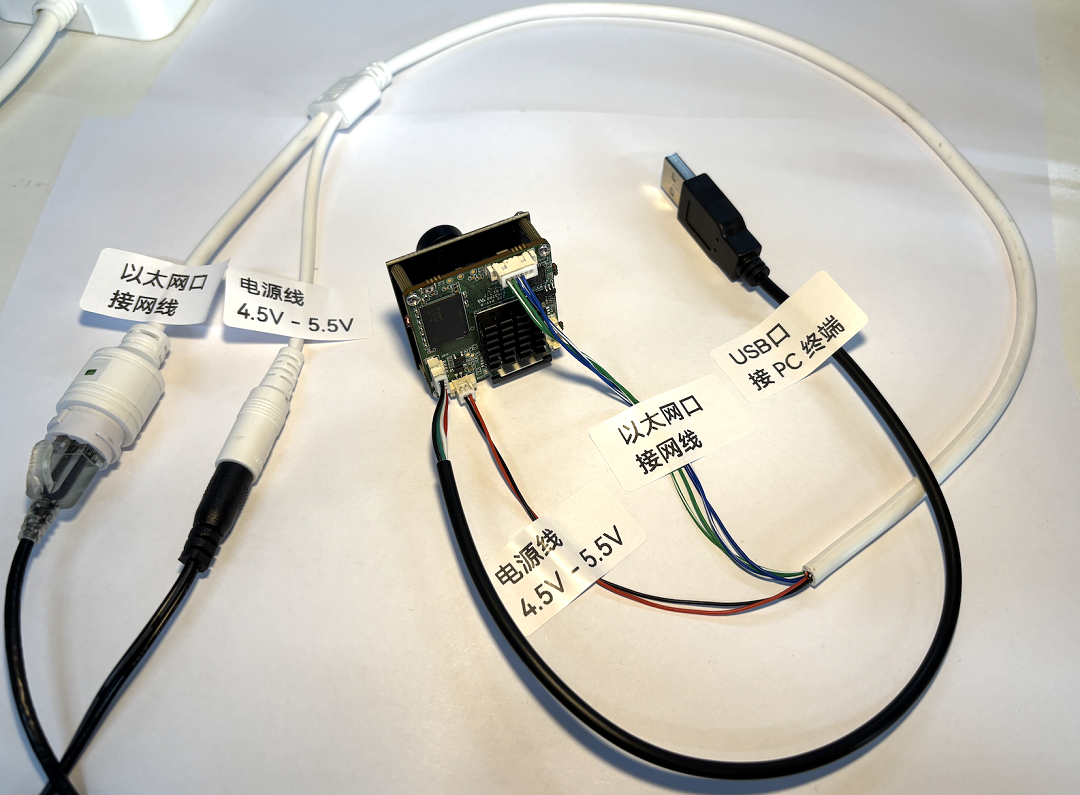

朴实无华的接线参考图

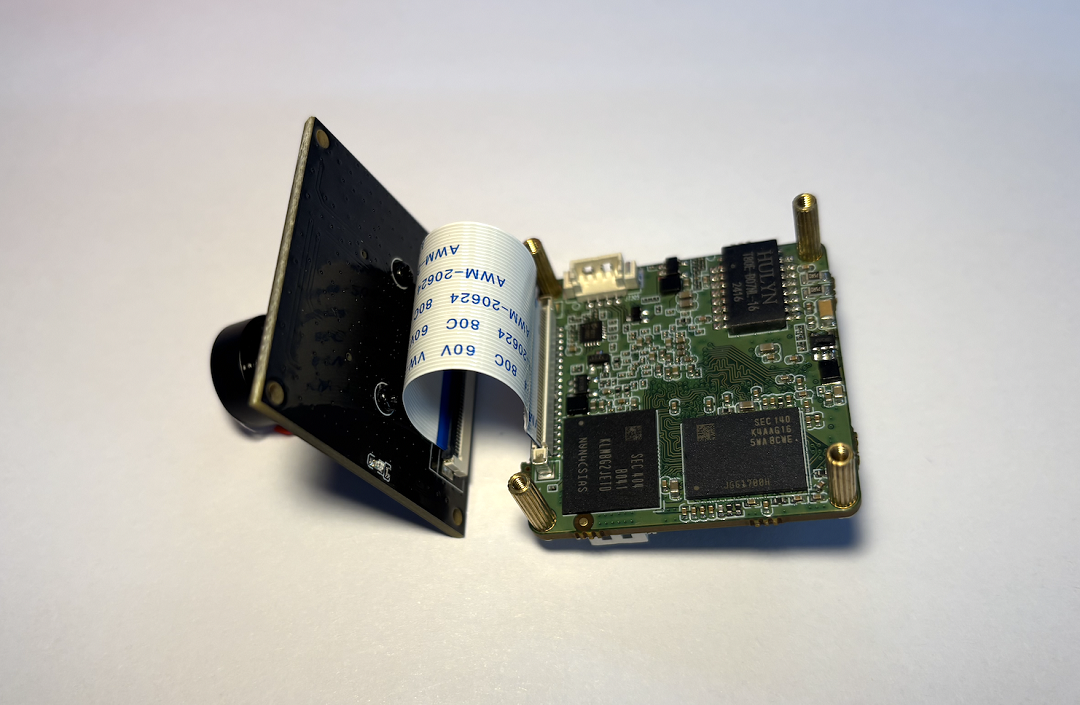

MIPI 接线:

朴实无华的 MIPI 接线.png

4. 注意事项​

  1. 注意电压

    • DC 口禁止即接 12V，误接会导致烧板子
    • 注意用5V，有疑问请联系技术员确认

  2. 硬件要求

    • 必须连接摄像头，否则无法初始化系统
    • 建议烧录时保持摄像头已连接

  3. 首次启动

    • 设备将自动获取局域网IP，需确保PC与设备在同一网络

  4. 烧录异常处理

    • 若未识别设备，检查驱动是否安装成功
    • 确保使用USB 2.0接口（部分3.0接口兼容性不佳）
