DC665 接口标注

DC665 参考接口标注进行连接:


主板功能描述​

J1: Type-C 接口​

  • 器件型号: USB-U1CF24S-3.1/贴片 TYPE-C 座（旻一 TYPE24-N1N1-A）

  • 仅用于系统升级、调试。

注意:

  1. 仅用于调试、升级，仅支持 USB-A TYPE-C 数据线，不支持双头 TYPE C 数据线调试

  2. 包括 Type C 所有 USB 接口，网口（如有 RJ45） 等共用一个 HUB，当接入 TYPE C 时其他接口会被占用无法使用。

J2: DC 供电​

  • 器件型号: DC044L/5.5*2.5， 20V/5A ,卧式 DC 电源头，内芯 2.5mm

  • 预留外置供电接口 默认无

注意:

  1. 内正外负 仅支持 12V，DC044L/5.5*2.5， 20V/5A ,卧式 DC 电源头，内芯 2.5mm 是器件型号，不是支持电压

J3: 4pin 供电​

  • 器件型号: A2001WR-S-4，贴片 2.0mm 插座，红色，4PIN，卧式/镀金引脚
接口引脚号引脚描述备注
J31GNDDC665 仅支持 12V 电源适配器供电
J32GNDDC665 仅支持 12V 电源适配器供电
J3312V+DC665 仅支持 12V 电源适配器供电
J3412V+DC665 仅支持 12V 电源适配器供电

注意:

  1. 引脚1 在 J3 丝印处且有 ▶️ 标识， 主板正面背面都有丝印 (引脚1 靠近背光接口)

  2. 同 J2 仅支持 12V

J4: 屏幕背光​

  • 器件型号: A2001WR-S-6，贴片 2.0mm 插座，红色，6PIN，卧式/镀金引脚
接口引脚号引脚描述备注
J4112V屏幕背光
J42GND屏幕背光
J43BL1 EN屏幕背光
J44BL1 PWM屏幕背光
J45GND屏幕背光
J46GND屏幕背光

注意:

  1. 引脚1 在 J4 丝印处且有 ▶️ 标识 (引脚1 远离电源口)

J5: USB2.0​

  • 器件型号: A2001WR-S-4，贴片 2.0mm 插座，米白色，4PIN，卧式/镀金引脚
接口引脚号引脚描述备注
J51GND
J52DP+
J53DN-
J545V

注意:

  1. 引脚1 在 J5 丝印处且有 ▶️ 标识 (引脚1 靠近 MIPI 接口)

  2. 接通 TYPE-C 调试时其他 USB 接口无法使用，且无供电输出

J6: I2C​

  • 器件型号: A2001WR-S-4，贴片 2.0mm 插座，米白色，4PIN，卧式/镀金引脚
接口引脚号引脚描述备注
J613.3V
J62TP_SDA_3
J63TP_SCL_3
J64GND

注意:

  1. 引脚1 在 J6 丝印处且有 ▶️ 标识 (引脚1 靠近 USB J5 接口)

J7: 串口​

  • 器件型号: A2001WR-S-4，贴片 2.0mm 插座，米白色，4PIN，卧式/镀金引脚
接口引脚号引脚描述备注
J71GNDTTL - /dev/ttyHS1 默认为电池计量
J72UART0 TX3TTL - /dev/ttyHS1 默认为电池计量
J73UART0 RX3TTL - /dev/ttyHS1 默认为电池计量
J743V3TTL - /dev/ttyHS1 默认为电池计量

注意:

  1. 引脚1 在 J7 丝印处且有 ▶️ 标识 (引脚1 靠近 I2C J6 接口)

  2. 已适配电池列表: 零壹、鸿业腾飞、嘀嗒

J8: 按键​

  • 器件型号: A2001WR-S-6，贴片 2.0mm 插座，米白色，6PIN，卧式/镀金引脚
接口引脚号引脚描述备注
J81POWER电源键
J82REDGPIO57_3v3 默认为指示灯
J83GREENGPIO44_3V3 默认为指示灯
J84VOL-音量 -
J85GNDGND 接地
J86VOL+音量 +

注意:

  1. 引脚1 在 J8 丝印处且有 ▶️ 标识 (引脚1 靠近 USB J15 接口)

  2. 使用方式为 GND + 引脚， 短接 引脚 5 GND + 引脚 4 VOL-

  3. DC665 主板背面 R170 空焊状态下为 不自动开机，短接 引脚 5 GND + 引脚 1 POWER 开机

J9: SD-CARD​

  • 器件型号: TF(microSD)外焊自弹卡座；支持: Micro SD

注意:

  1. 标准 TF 卡接口，实测 256GB 支持

J10: MIPI 摄像头​

  • 器件型号: YXT-BB10-30S-02

  • 标准 MIPI 摄像头支持

接口引脚号引脚描述备注
J101AGND
J102MCP
J103MCN
J104DGND
J105MDP2
J106MDN2
J107DGND
J108MDP0
J109MDN0
J1010DGND
J1011MDP3
J1012MDN3
J1013DGND
J1014MDP1
J1015MDN1
J1016DGND
J1017ID(DOVDD)
J1018DGND
J1019PWDN
J1020NC(RESET)
J1021SDA
J1022SCL
J1023DVDD_1V2
J1024DGND
J1025MCLK
J1026DGND
J1027DOVDD1V8
J1028GND
J1029AVDD_2V95
J1030AF_VDD_2V8
J1031GND
J1032GND
J1033GND
J1034GND

注意:

  1. 引脚1 在 R58 丝印处且有 元件外框 加粗部分 (引脚1 靠近 USB J5 以及 R58 丝印 )

  2. 已适配 IMX258、 IMX230

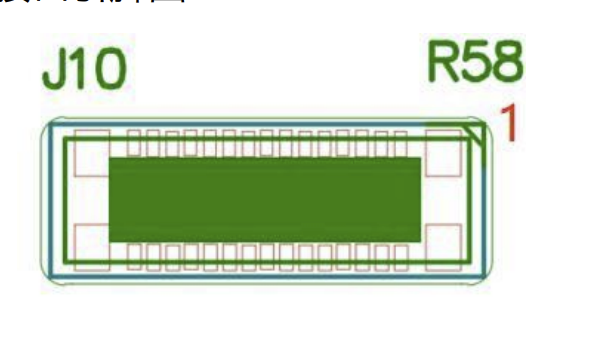

J10 接口引脚图


J11: HDMI-IN​

  • 器件型号: HDMI-AT0M-A03623-19P

  • HDMI-IN 输入接口，不支持输出

接口引脚号引脚描述备注
J111DAT2+
J112DAT2_S
J113DAT2- 4 MTG1 DAT1+
J115DAT1_S
J116DAT1- 7 MTG2 DAT0+
J118DAT0_S
J119DAT0- 10 MTG3 CLK+
J1111CLK_S
J1112CLK- 13 MTG4 CEC
J1114NC
J1115SCL
J1116SDA
J1117DDC/CEC GND
J1118+5V
J1119HPLG

注意:

  1. HDMI-IN 仅用于输入视频画面，支持 1080@60 (1920*1080 @60)

  2. 最大支持 4K@30(3820*2160 @30)

J12: 网口​

  • 器件型号: 沉板网口/S-RJ45-B带灯（旻一 RJ45B-B011-0011-P）

  • 标准 RJ45 支持百兆速率，默认无

注意:

  1. 接通 TYPE-C 调试时其他 USB 接口无法使用，且无供电输出

  2. J12 RJ45/J15 USB 接口为 USB HUB 1分4 引出同端口，存在 J12 RJ45 则 J15 USB 空焊且不可使用

J14: USB2.0​

  • 器件型号: 插件平口USB2.0母座 A型，单层4PIN_USB座，弯脚直边，卧式，长度14mm

  • USB2.0 超高速（SS）接口, 数据传输速率最大 480Mbps，USB-A 接口。

接口引脚号引脚描述备注
J151GND
J152DP
J153DN
J1545V

注意:

  1. 接通 TYPE-C 调试时其他 USB 接口无法使用，且无供电输出

J15: USB2.0​

  • 器件型号: A2001WR-S-4，贴片 2.0mm 插座，米白色，4PIN，卧式/镀金引脚

  • USB2.0 高速（HS）接口，数据传输速率最大 480 Mbps。

接口引脚号引脚描述备注
J151GND
J152DP
J153DN
J1545V

注意:

  1. 引脚1 在 J15 丝印处且有 ▶️ 标识 (引脚1 靠近 J20 喇叭接口)

  2. 接通 TYPE-C 调试时其他 USB 接口无法使用，且无供电输出

  3. J12 RJ45/J15 USB 接口为 USB HUB 1分4 引出同端口，存在 J12 RJ45 则 J15 USB 空焊且不可使用

J16: LVDS-电源选择​

  • 器件型号: 2.0mm 弯针，双排，2*3PIN，6PIN，卧式/镀金引脚

  • 支持3V3,5V,12V 进行选择，使用跳线帽选择。

注意:

  1. 丝印有明显标注，以丝印为准，请注意勿接错烧坏主板或屏幕

J17: LVDS 接口​

  • 器件型号: 2.0mm 弯针，双排，2*15PIN，30PIN，卧式/镀金引脚

  • LVDS 屏幕输出信号接口。

接口引脚号引脚描述备注
J171LVDS1_VCC
J172LVDS1_VCC
J173GND
J174LVDS1_VCC
J175NC
J176GND
J177LVDS1A_Y0P
J178LVDS1A_Y0N
J179LVDS1A_Y1P
J1710LVDS1A_Y1N
J1711LVDS1A_Y2P
J1712LVDS1A_Y2N
J1713GND
J1714GND
J1715LVDS1A_CLK_P
J1716LVDS1A_CLK_N
J1717LVDS1A_Y3P
J1718LVDS1A_Y3N
J1719LVDS1B_Y0P
J1720LVDS1B_Y0N
J1721LVDS1B_Y1P
J1722LVDS1B_Y1N
J1723LVDS1B_Y2P
J1724LVDS1B_Y2N
J1725GND
J1726GND
J1727LVDS1B_CLK_P
J1728LVDS1B_CLK_N
J1729LVDS1B_Y3P
J1730LVDS1B_Y3N

注意:

  1. 引脚1 在 J17 丝印处且有丝印 1，有 金属铜 ● 标识 (引脚1 靠近 J16 屏参)

J18: 耳机​

  • 器件型号: PJ-31060A

  • 使用美标版（CTIA），也称为 “苹果标准”，3.5mm 插头末端开始依次是: 左声道、右声道、地线、麦克。接口为白色圆环。

接口引脚号引脚描述备注
J181MIC麦克
J182GND接地
J183R右声道
J184L左声道

注意:

  1. 此处标注为 3.5mm 插座 定义。

  2. 支持苹果标准耳机麦克风输入

J20: 喇叭(功放)​

  • 器件型号: A2001WR-S-4，贴片 2.0mm 插座，米白色，4PIN，卧式/镀金引脚
接口引脚号引脚描述备注
J201L+左声道 +
J202L-左声道 -
J203R-右声道 +
J204R+右声道 -

注意:

最大支持功率: 8Ω 10W

J21 J23 J25 J26: 天线接口​

  • 器件型号: 贴片 RF 天线座（第 1 代 IPX 连接器）（旻一 RF-001）
接口天线接口类型备注
J21GPS 天线默认未焊接
J23WIFI 天线IPEX 1代
J25ANT_DRX1 天线默认未焊接
J26ANT_TRX1 天线默认未焊接

注意:

  1. J21、J25、J26 仅适用于 4G 版

J22: MIC​

  • 器件型号: PJ-31060A

  • 通用标准麦克风 3.5mm 接口

接口引脚号引脚描述备注
J181GND接地
J182GND接地
J183R右声道
J184L左声道

注意:

  1. 此处标注为 3.5mm 插座 定义。

  2. 不支持接入一般的耳机，只支持标准 3.5mm 麦克风

J24: 普通 GPIO​

  • 器件型号: BM04B-GHS-TBT(立式)
接口引脚号引脚描述备注
J241GPIO124_3v3
J242GPIO123_3V3
J243GPIO58_3V3
J244GND

注意:

  1. 引脚1 在 J24 丝印处且有 ● 丝印标识， 其他针脚都有丝印 (引脚1 为 124)

J27: SIM-CARD 卡座​

  • 器件型号: NANO_SIM_CARD_SI99C-01200-ATOM

  • 支持nano-SIM，默认未焊接

注意:

  1. Nano SIM 卡 金属触点 朝向 PCB，缺口方向 朝里插入卡座

J28: FAN​

  • 器件型号: A1250WV-S-2，1.25mm 间距的 2pin 立式贴片插座

  • 支持5V 电压、最大支持1A 功率。

接口引脚号引脚描述备注
J281FAN接风扇正极 +5V
J282GND接风扇负极 GND

注意:

  1. 有丝印说明接口方向，接反不转

J29: RTC​

器件型号: A1250WV-S-2，1.25mm 间距的 2pin 立式贴片插座 RTC 时钟芯片，插上电池供电即可。

接口引脚号引脚描述备注
J291RTC接电池正极 +3V
J292GND接电池负极 GND

注意:

  1. 有丝印说明接口方向，请注意正负极，接反可能烧坏 RTC

J32: MIC​

  • 器件型号: A2001WR-S-4，贴片 2.0mm 插座，米白色，4PIN，卧式/镀金引脚
接口引脚号引脚描述备注
J321MIC1_P
J322MIC1_N
J323MIC3_P
J324MIC3_N

注意:

  1. 引脚1 在 MIC 丝印处且有 ▶️ 标识 (引脚1 靠近 J18 耳机 喇叭接口)

主板按钮​

S1: LVDS 屏幕参数调节​

  • 器件型号: DSPV04LSGET,拨码开关-侧拨琴键-贴片-2.54mm-4 位-DSPV04LSGET
接口引脚号引脚描述备注
S11,2,3,4GND
S15GPIO_33
S16GPIO_95
S17GPIO_93
S18GPIO_92
拨码序号名称状态（上/下）对应功能调节作用
1TAG_DATA_FORMAT向上JEIDA屏幕颜色异常
1TAG_DATA_FORMAT向上VESA屏幕颜色异常
2TAG_PORT_WASP向上1屏幕出现条纹
2TAG_PORT_WASP向上0屏幕出现条纹
3TAG_COLOR_DEPTH向上DEPTH_6BIT屏幕上有色差
3TAG_COLOR_DEPTH向下DEPTH_8BIT屏幕上有色差
4背光极性调节向上极性反转亮度调高但亮度降低
4背光极性调节向下极性反转亮度调高但亮度降低

注意:

  1. 引脚1 在 元件外框 的内侧有加厚标志，拨码处也有文字 (引脚1 靠近 屏参 接口)

  2. 显示没问题的情况下，不要调节。 调解后重启生效。

S2: BOOT 升级按钮​

  • 器件型号: JSW_EVPAKE31A
接口引脚号引脚描述备注
S21BOOT2
S22BOOT1
S23,4,5GND
  • 按钮说明
名称状态对应功能
Boot 按钮按 BOOT 后通电9008 模式
Boot 按钮不按 BOOT 通电正常启动

注意:

  1. 先接入 USB-A USB-C 线，在通电即可。通电后再按无效。

  2. 按 BOOT 键等同于短接 BOOT2 - BOOT1
