DC690 接线方法

DC690 以下版本差异体现在:

快速连接​

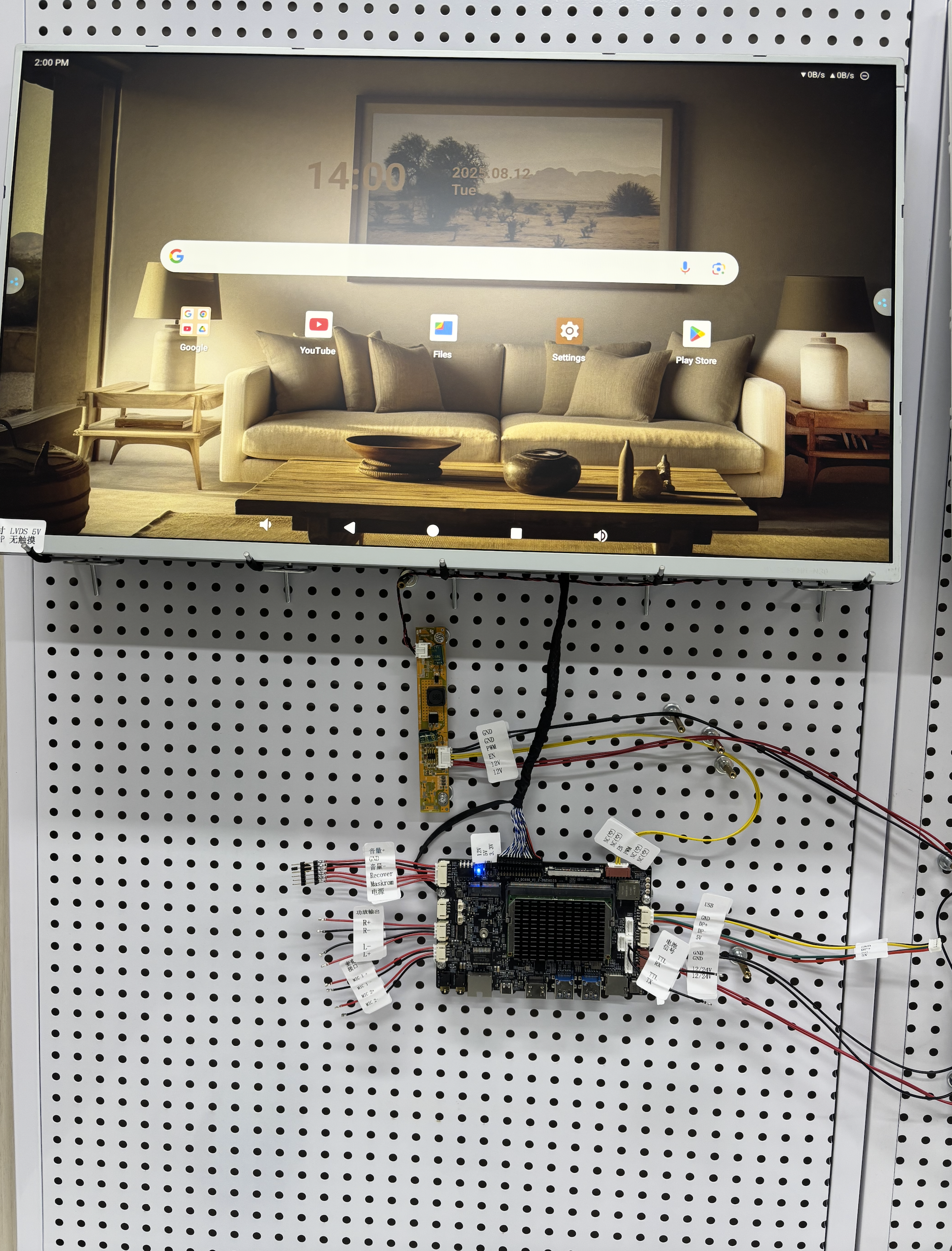

接线效果总体参考

主视图​

查看总体连接效果


总体效果

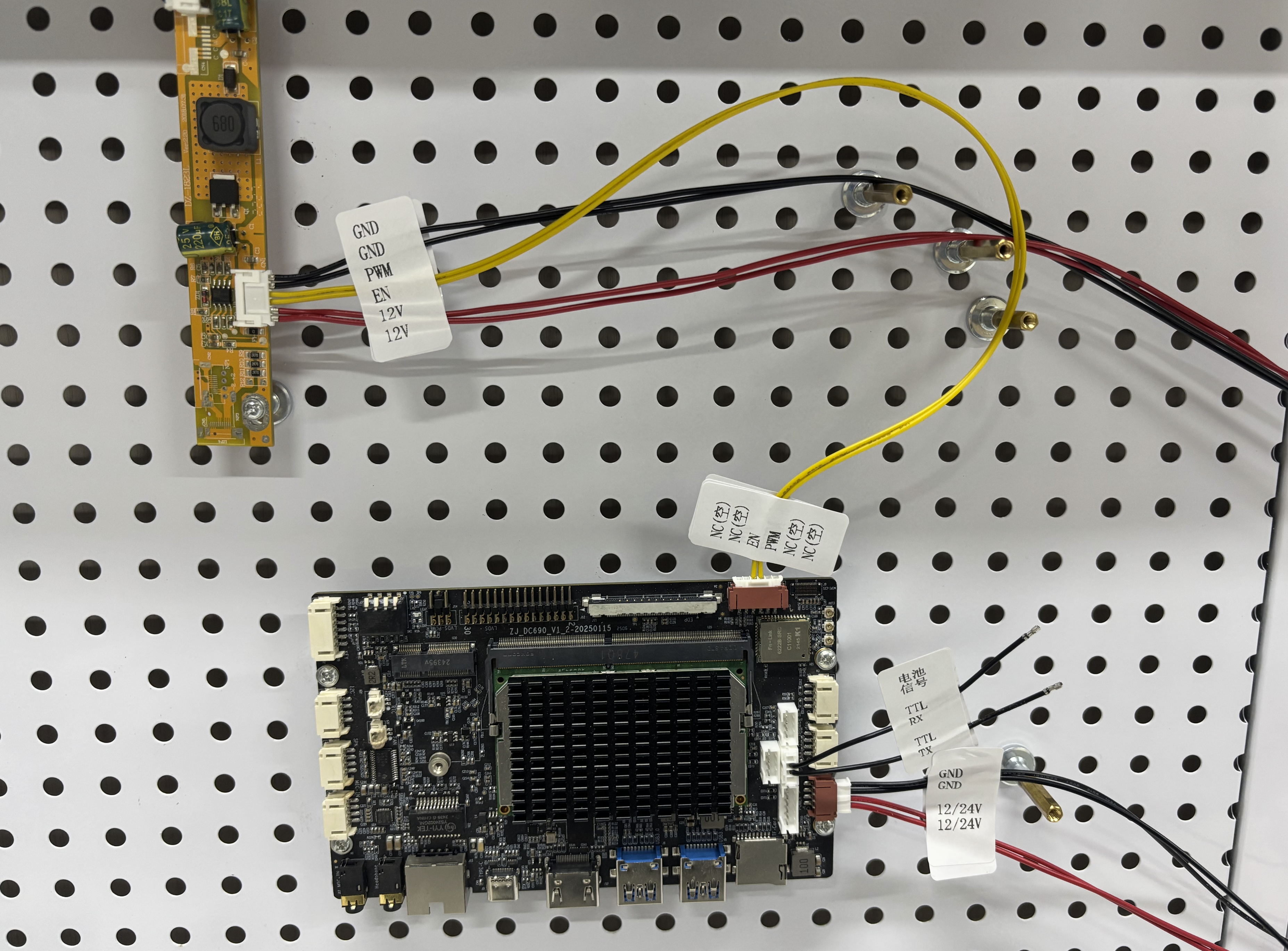

电源部分​

电源部分接线请参考

  1. 注意，27英寸 / 4K屏幕 及以上请按照如图接法，使用独立供电 以得到最高性能。

  2. J14 恒流版与主板只需要接 PWM EN 即可


电源接线图

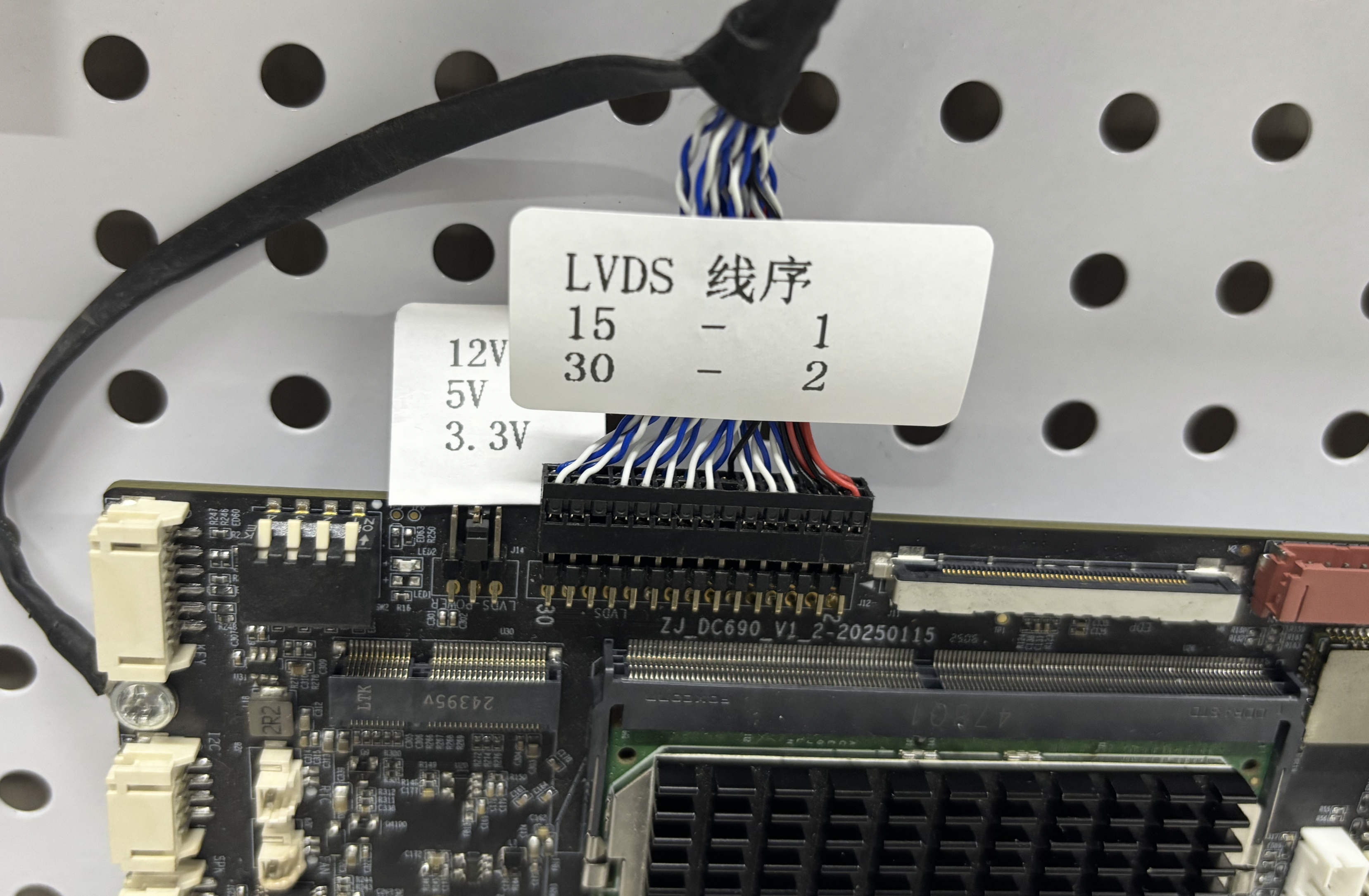

LVDS 座子​

  1. J12 接 LVDS 的情况下，请注意，1脚 定位点 朝下 才是正确接法

  2. J14 LVDS-POWER 请根据屏幕选择


注意: LVDS 线标 1脚 定位点 朝下

主要连接​

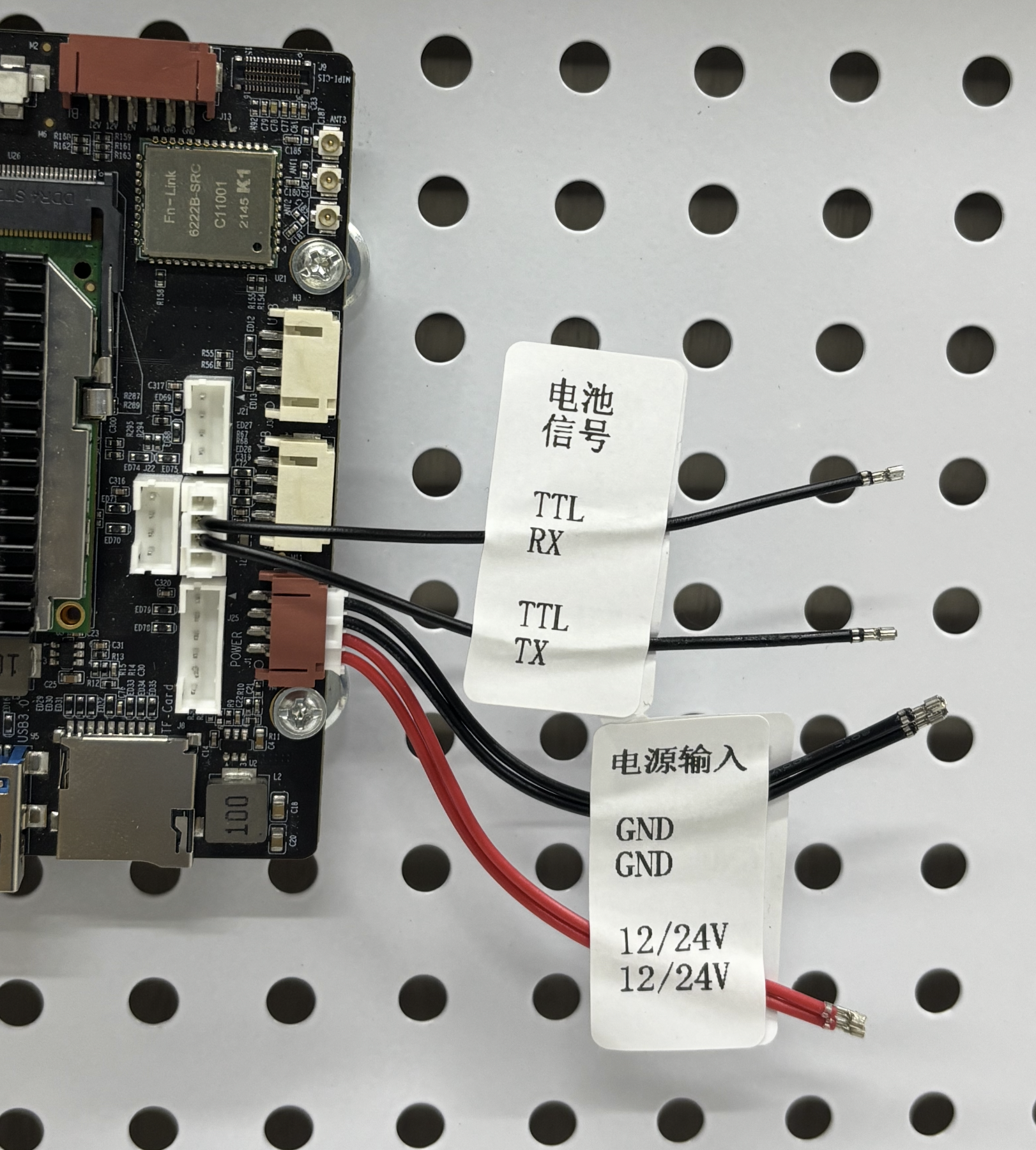

电源供电 座子​

  1. 红色座子 J1 为电源供电部分，

    • 注意: 请勿接反

  2. 白色座子 J24 的 RX TX 为电池通信，用于获取电池组 电量 充电 信息

    • GND 无需接入，与电源共用 GND

    • 没有电量信息或者不支持可以不接


电源部分

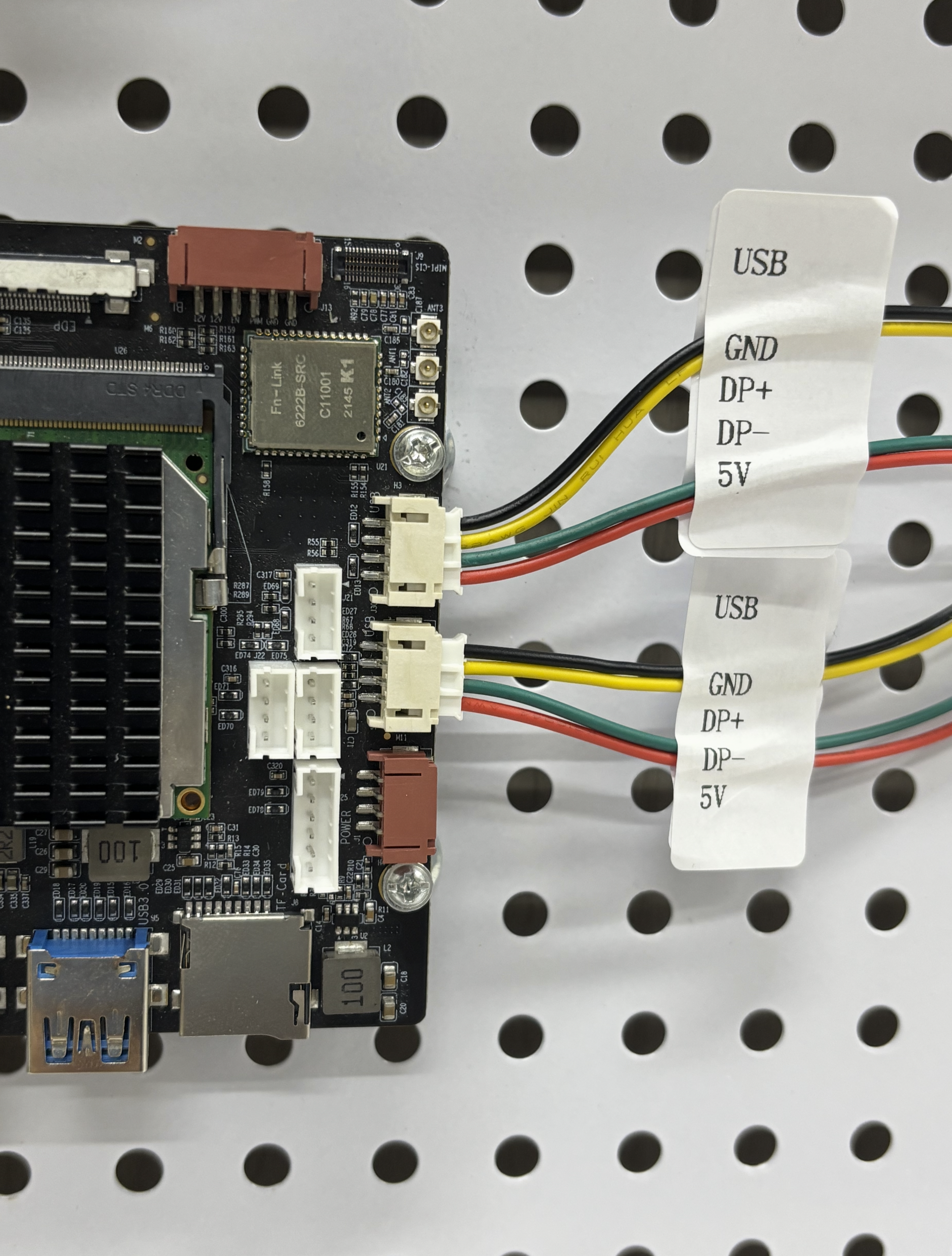

内部 USB 座子​

  1. J7 J30板载两个 USB 4PIN 标准座子


内部 USB 接线

MIC 功放 座子​

  1. J18 MIC-IN 注意极性不要搞反，可能会音量小。

  2. J19 2x15W 功放输出,支持 8 欧 15W

    L 左声道， R 右声道


麦克风 喇叭 座子

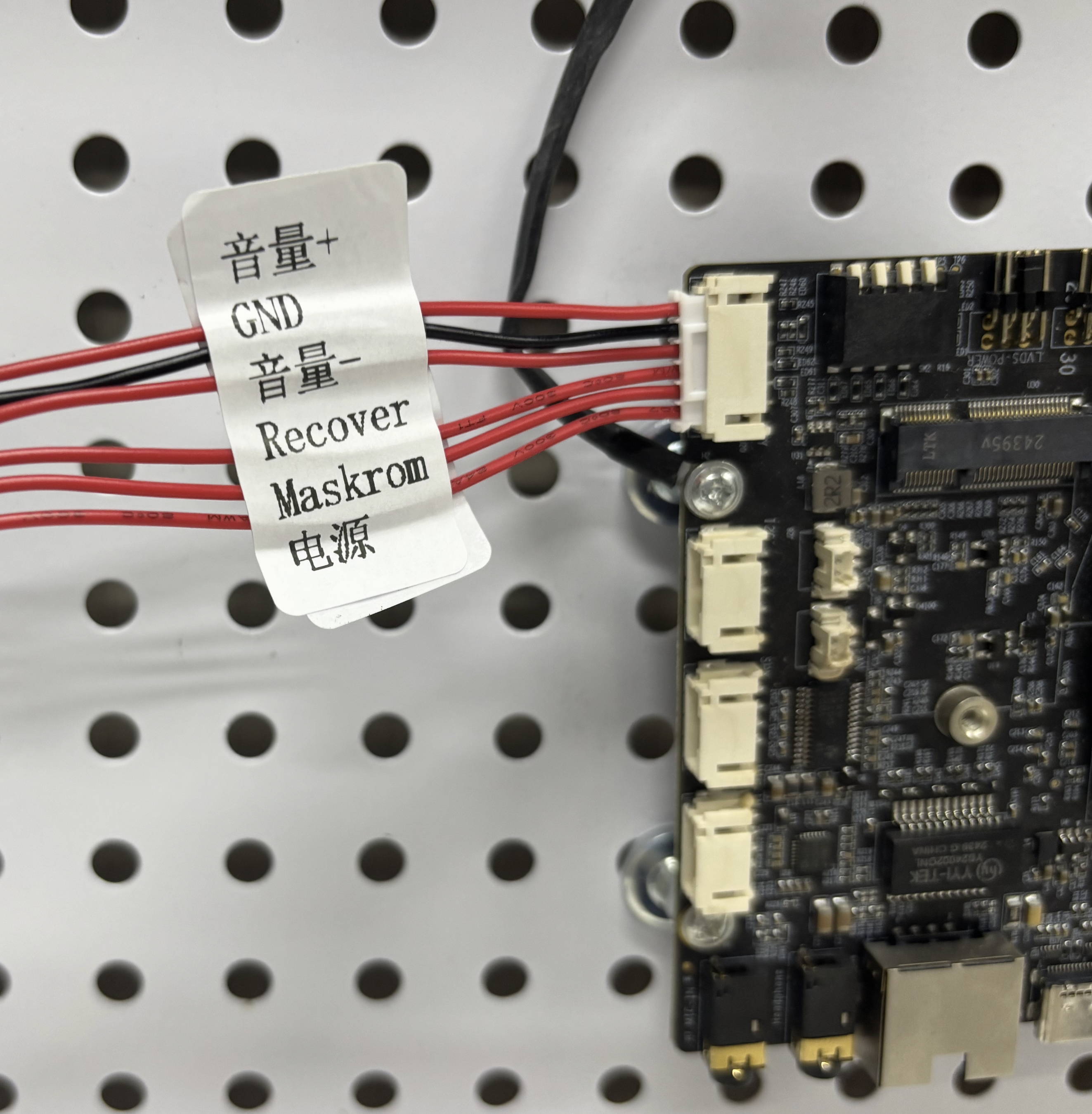

面板按键​

  1. J20 按键接法
引脚接法用途
引脚2 + 引脚1音量 +
引脚2 + 引脚3音量 -
引脚2 + 引脚4Recovery
引脚2 + 引脚5MaskRom
引脚2 + 引脚6Power

升级系统可以按着 MaskRom 进入 UBS 线刷升级模式


引脚 2 为 GND

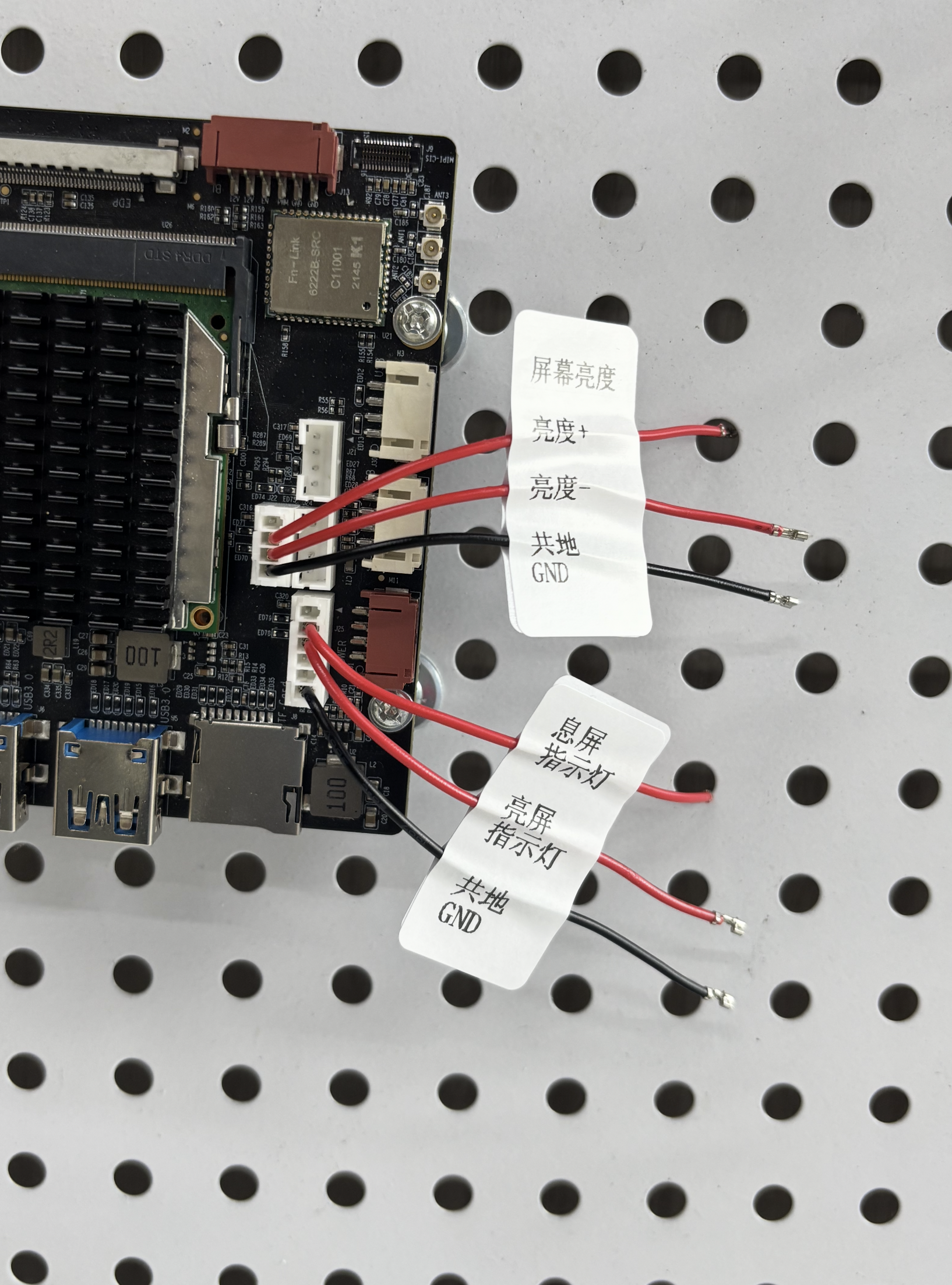

屏幕按键​

  1. J22 屏幕按钮
引脚接法用途
引脚4 + 引脚2屏幕亮度 +
引脚4 + 引脚3屏幕亮度 -
  1. J25 屏幕指示灯
引脚接法用途参考
引脚6 + 引脚2熄屏高电平熄屏时红灯
引脚6 + 引脚3亮屏高电平熄屏时蓝灯


亮度按钮和熄屏指示灯
